Как пользоваться конструктором упаковки?

На момент публикации данной записи на нашем сайте доступно для конструирования 5 видов различной упаковки.

Подарочные твердые коробки из переплетного картона:

• Крышка-дно - https://kb.gifts/upakovka/korobki-podarochnye/kryshka-dno/
• Коробка-книжка - https://kb.gifts/upakovka/korobki-podarochnye/knizhka/
• На магнитном клапане - https://kb.gifts/upakovka/korobki-podarochnye/na-magnitnom-klapane/
• Пенал - https://kb.gifts/upakovka/korobki-podarochnye/penal/

Конструктор пакетов - https://kb.gifts/upakovka/paketi/constructor/

Со временем мы будем расширять данный перечень.

Представленные конструкторы относятся к категории параметрического проектирования. Слово параметрический означает, что программе на вход требуется подать параметры изделия, такие как длина, ширина, высота и т.п. Затем система рассчитывает каждый элемент будущей упаковки на основе заложенных в нее формул. При этом внутренняя кухня алгоритмов от пользователя скрыта, он получает результат в виде готовых чертежей, расчетов и моделей.

У конструктора есть 2 интерфейса: публичный - доступен всем пользователям, авторизованный - открывается после регистрации на сайте.

Указанные выше ссылки обращены на публичную часть интерфейса. Попасть в авторизованный можно после сохранения введенных параметров продукта.

Возможности общедоступного интерфейса:

• ввод параметров изделия;
• просмотр контуров штампов, их размеров и совокупной длины линий;
• интерактивная трехмерная модель.

Ограничения общедоступного интерфейса:

• на 3д модель наложен водяной знак нашей компании;
• контуры штампов можно получить только по отдельности через электронную почту;
• нет возможности применить собственный дизайн к трехмерной модели.

После сохранения введенных параметров, вас переадресовывает на редактор с расширенным функционалом, в котором становится возможным:

• загрузка дизайна упаковки, применение эффектов тиснения фольгой и выборочного лакирования;
• просмотр 3д-модели модели без водяного знака;
• прямое скачивание контуров штампов.

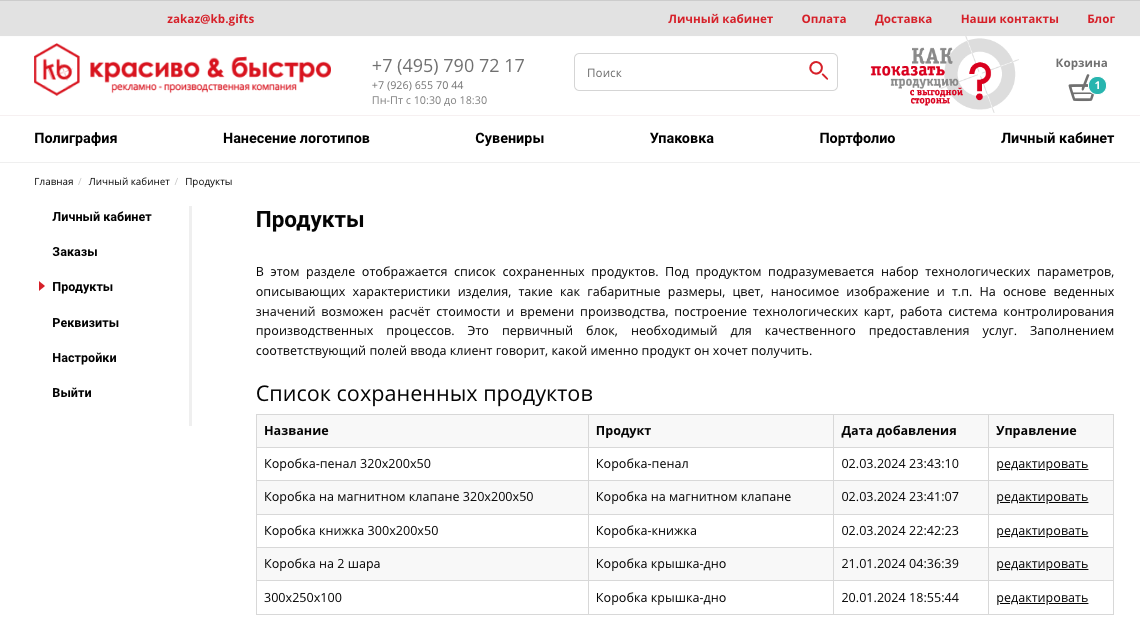

Все сохраненные модели перечислены в личном кабинете в разделе «Продукты» - https://kb.gifts/lk/products/.

Данная инструкция обращена к менеджерам рекламных агентств. Предполагается, что вы обучены работе с графическими редакторами и ваш технический уровень владения компьютером выше обычно пользователя.

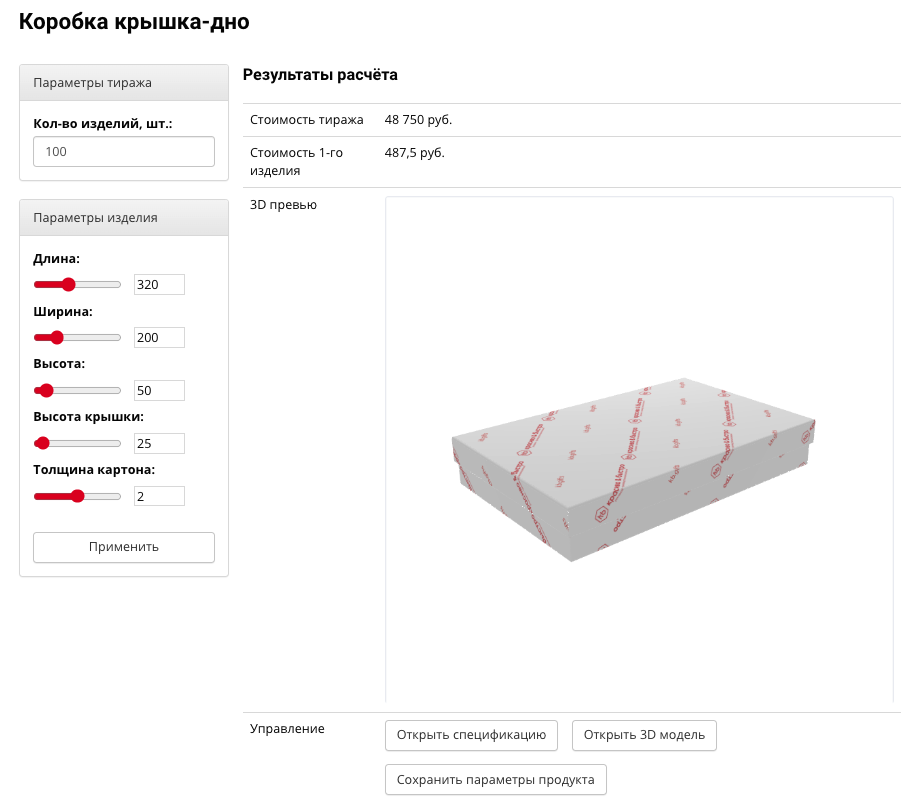

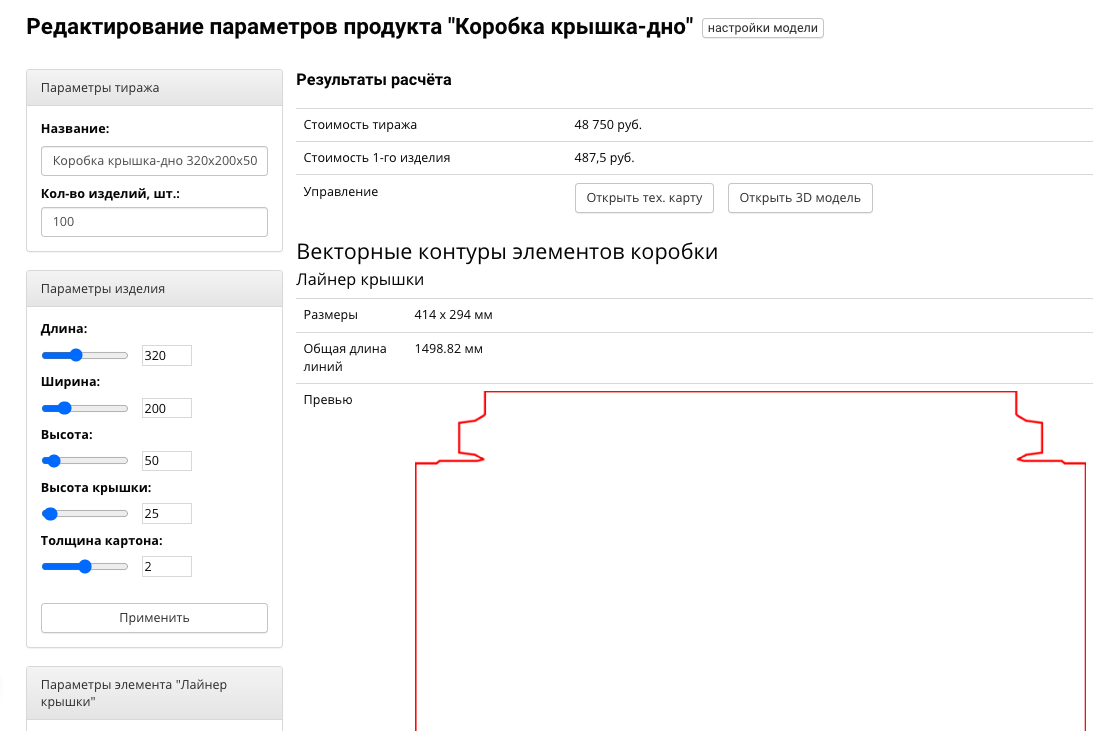

Публичный интерфейс конструктора имеет следующий вид:

Здесь мы видим с левой стороны - поля для ввода параметров изделия, справа - результаты работы программы.

Любая упаковка создается для того, чтобы в нее что-то положить. Поэтому перед разработкой коробки нужно спроектировать ложемент. После этого этапа становится понятно, какой объем должно вмещять в себя изделие. Исходя из этих соображений, параметры "длина", "ширина", "высота" - это значения внутреннего объема коробки.

Значение толщины картона напрямую влияет на жесткость продукции. Чем коробка имеет большие габариты, тем она должна быть жестче, иначе могут возникнуть сложности при ее производстве - кашировке. Оптимальным параметром явлется 1.5 - 2 мм.

Справа первое что мы видим - это стоимость производства. Стоимость представлена для стандартного решения - когда изображение на лайнеры наносится методом офсетной печати 4+0 с ламинацией. Этот способ подходит начиная со средних тиражей порядка 250 шт. и выше. Можно печатать лайнеры шелкографией, уф-печатью, цифровой печатью или тиснением. Пока выбор данных опций в интерфейсе не доступен, но в скором времени мы обязательно добавим более продвинутые параметры для расчета стоимости.

Следующий пункт - 3D-предосмотр, представляет собой фотографию (скриншот) окна трехмерного просмотра модели. Генерируется налету в момент обращения, поэтому отображается не сразу.

Дальше идут дополнительные кнопки:

• открыть спецификацию - открывается отдельная страница только с техническими параметрами изделия;
• открыть 3D-модель - открывается окно с интерактивным трехмерным просмотром будущего изделия;

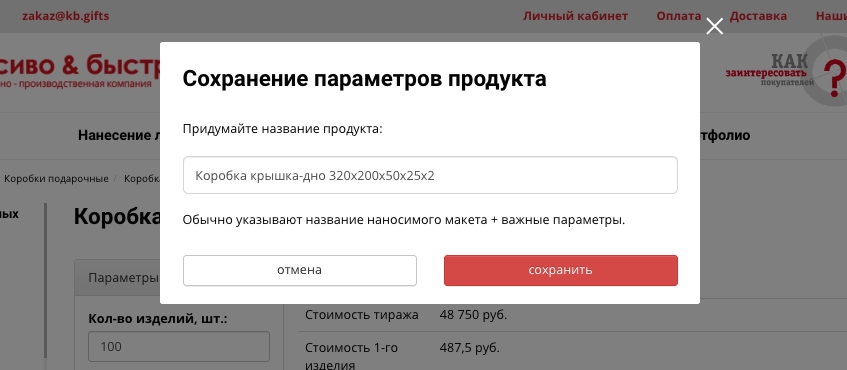

• сохранить параметры продукта - позволяет перейти в более продвинутый редактор с возможностью наложения собственного дизайна.

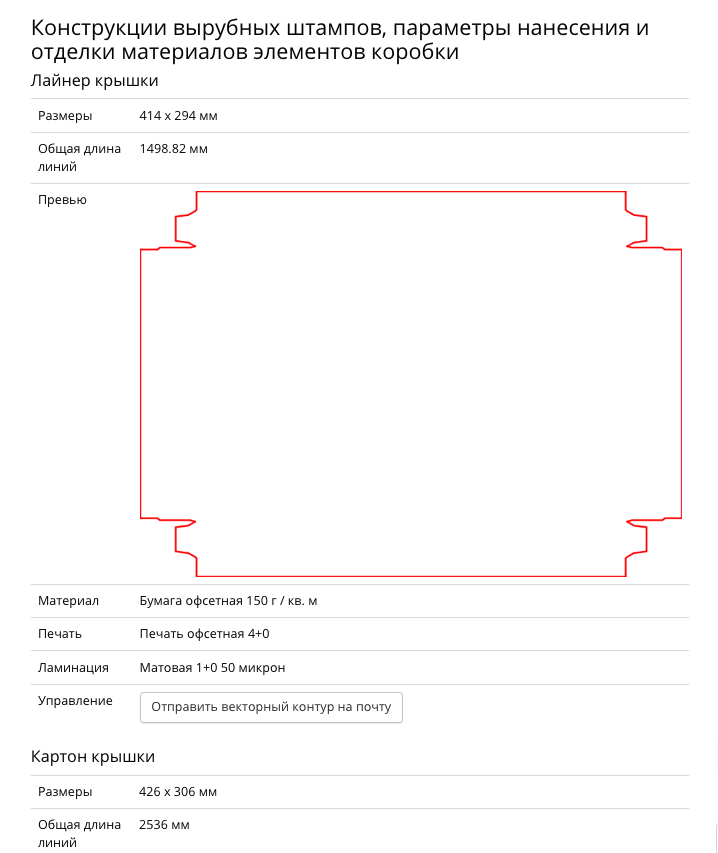

Ниже расположена информация о чертежах штанцформ:

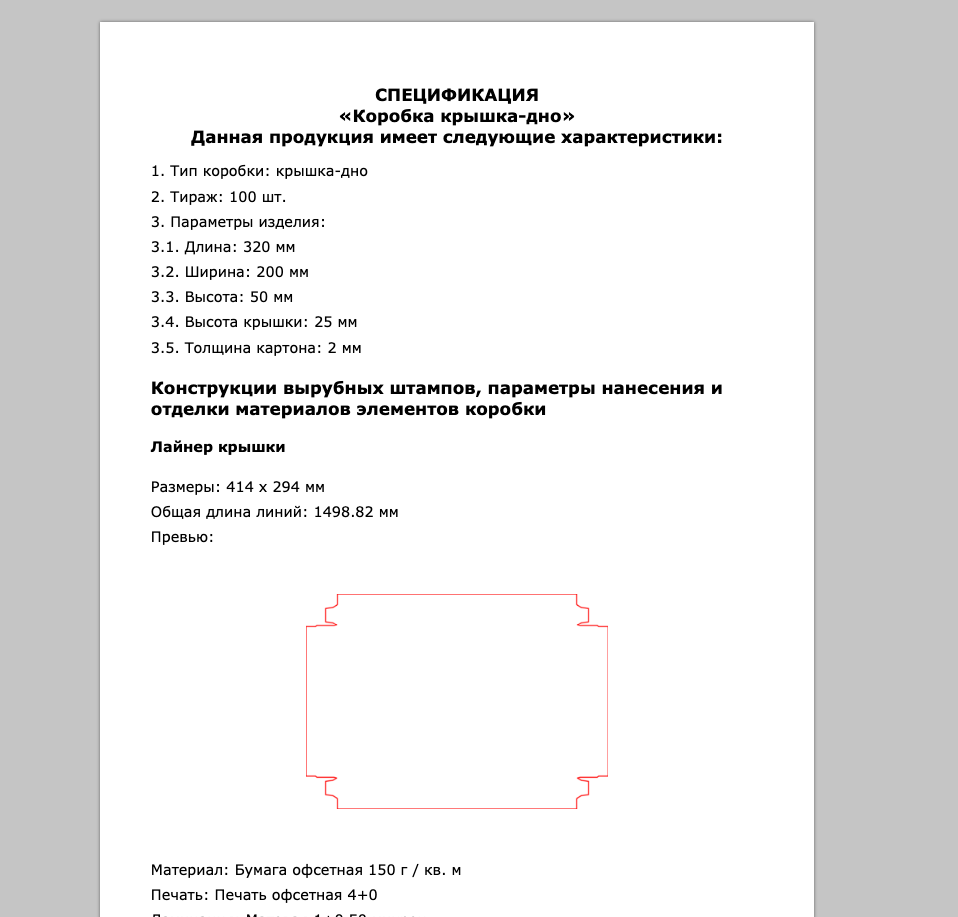

Вот так выглядит страница спецификации:

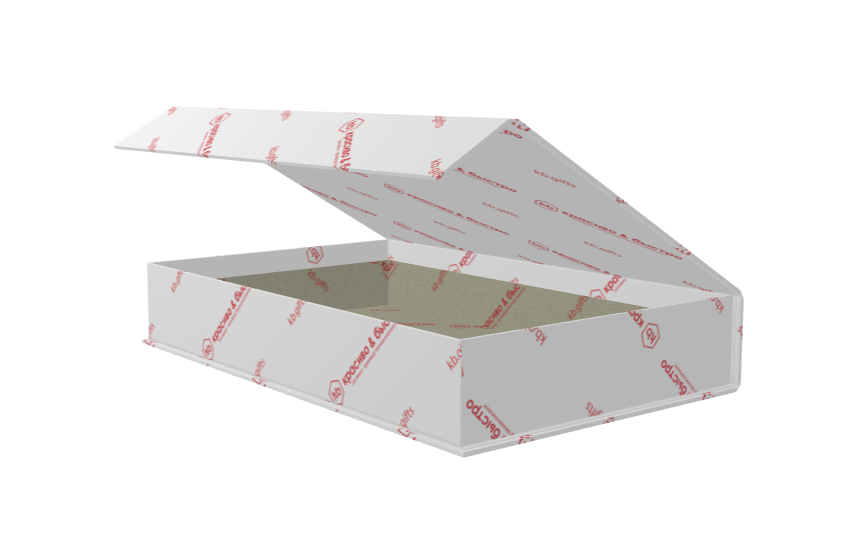

А вот так выглядит трехмерная модель будущей коробки:

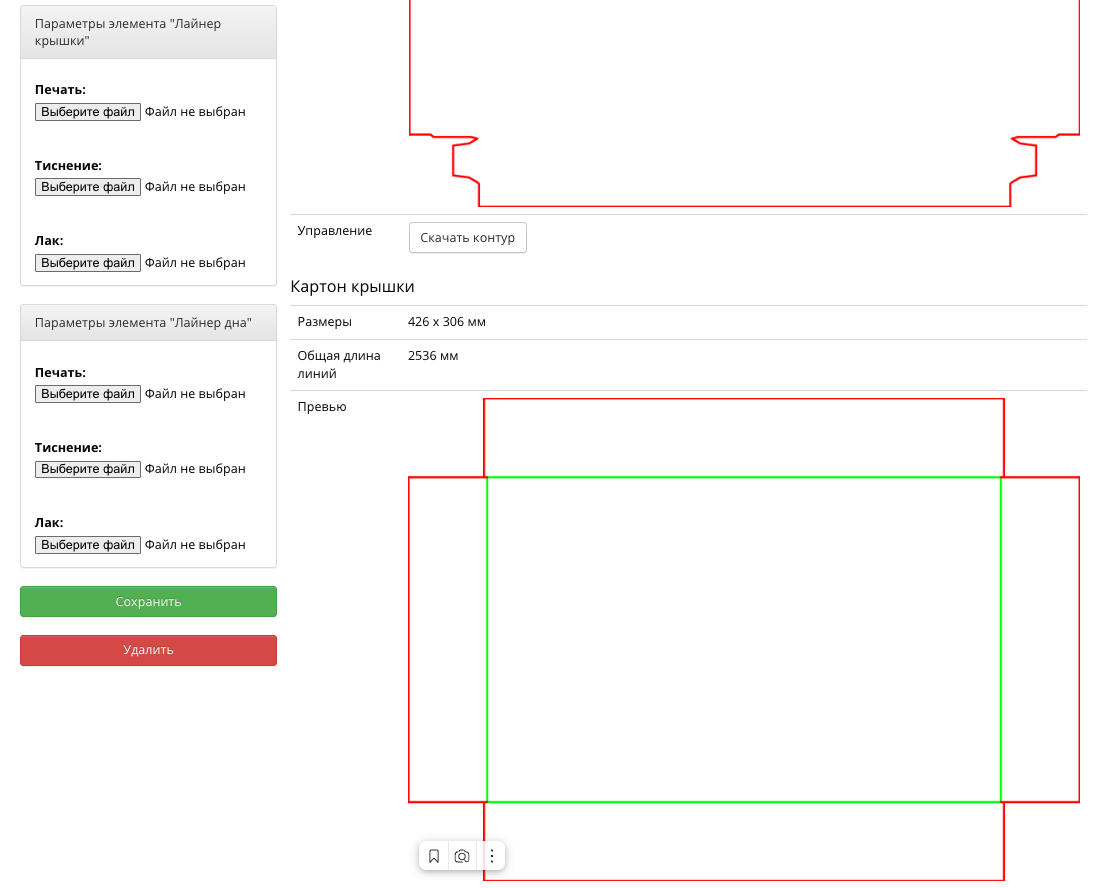

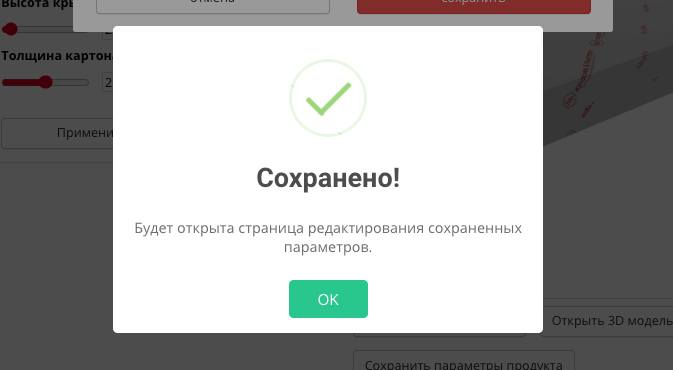

Сохранив введенные параметры, мы попадаем на другую страницу редактора, где становятся доступны дополнительные поля - поля загрузки дизайна.

Как создать и загрузить собственный дизайн коробки?

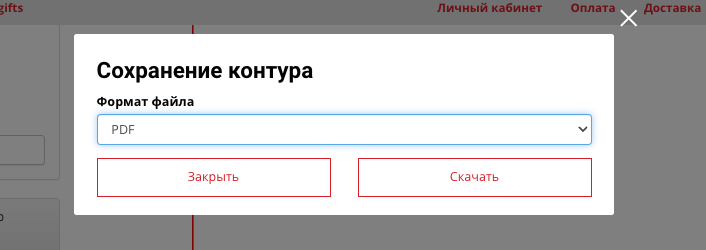

Для этого нужно скачать контур лайнера в формате PDF и подготовить макет в графическом редакторе, рекомендуется работать в Adobe Illustrator.

Загруженный файл уже содержит правильный масштаб элементов (1 к 1), поэтому изменять размеры рабочей области не нужно. Файл макета стоит загружать в нашем редакторе тоже в формате PDF, но поддерживаются также JPEG и PNG. Чтобы все корректно отработало, очень важно правильно сохранить файл. Вот параметры для сохранения:

• Press Quality
• Compatibility: Acrobat 5 (PDF 1.4)
• Color Conversion: No Conversion

Если не отключить преобразование цвета, то могут быть проблемы при применение эффектов тиснения и лака. Шрифты должны быть переведены в кривые (можете попробовать и со встроенными шрифтами, но корректность работы для такого случая еще не проверялась).

Особенности подготовки файла с тиснением фольгой. В жизни существует множество видов фольги с различными оттенками. Так и в нашем конструкторе может быть произвольный цвет. Для этого нужно задать соответствующую заливку в файле с дизайном. Для моделирования серебряной фольги необходимо задать белую или слегка серую заливку.

В случае подготовки файла выборочного лакирования, цвет заливки всегда должен быть черным.

Для отображения трехмерной модели система конвертирует загруженные векторные PDF макеты в растровые изображения PNG с помощью утилиты ImageMagick. Если неправильно сохранить оригинальный дизайн, то на этом этапе может возникнуть непредвиденное поведение, из-за чего 3D предосмотр будет выглядеть некорректно. Это касается в основном файлов с тиснением и лаком. Можете попробовать загрузить напрямую растровые файлы в формате PNG, но в этом случае обязательно нужно убедиться в том, что фон изображений прозрачный, а не белый.

Чтобы загрузить дизайн, в левой колонке нужно нажать кнопку "Выбрать файл", а затем нажать кнопку "Сохранить". После этого нужно перезагрузить страницу с 3D моделью коробки и на ней отобразится уже новый дизайн. Чтобы удалить загруженный файл, нужно еще раз нажать на кнопку "Выбрать файл", в появившемся окне загрузки нажать кнопку "отменить" и затем сохранить новые параметры.

С уважением,
технический директор
Артём Золотаревский
